Системы, комплексы и средства радиоэлектронной разведки (РЭР) Украины
Оглавление
- Введение
- Мобильные переносные станции радиоэлектронной разведки
- Мобильные станции радиоэлектронной разведки на базе транспортных средств
Введение
Список сокращений:
· ИРИ - источник радиоизлучения
· СИП - средняя инструментальная погрешность
· СРТР - станция радиотехнической разведки
· РЭБ - радиоэлектронная борьба
· РЭР - радиоэлектронная разведка
· РЭП - радиоэлектронное подавление
· ТТХ - тактико-технические характеристики
· ФРЧ - фиксированная рабочая частота
· ППРЧ - псевдослучайная перестройка рабочей частоты
В наследство от Советской Армии Вооруженным Силам вновь созданного украинского государства досталась мощная система радиоэлектронной разведки (РЭР).
Главной задачей при создании собственной системы РЭР было формирование централизованной системы с ее интеграцией в общую структуру Вооруженных Сил независимой Украины. Для решения этой задачи в ВСУ был создан орган управления силами и средствами РЭР, а на базе радиотехнических бригад особого назначения и отдельных подразделений были созданы региональные центры радиоэлектронной разведки (РЦ РЭР) и другие части.
Сегодня в Вооруженных Силах Украины существует мощная система радиоэлектронной разведки, которая является важной составляющей военной разведки.
Так же Украина обладает значительным научным потенциалом - что позволяет ей модернизировать и создавать новые образцы техники РЭР.
В настоящее время можно выделить несколько периодов развития технических средств РЭР:
1. Период модернизации советских систем (1992-2000);
2. Период разработки и внедрение систем собственной разработки (2000-2023), в котором можно выделить период адаптации систем иностранного производства (с 2014 года).
Среди современных образцов вооружения можно отметить следующие:
Мобильные переносные станции радиоэлектронной разведки

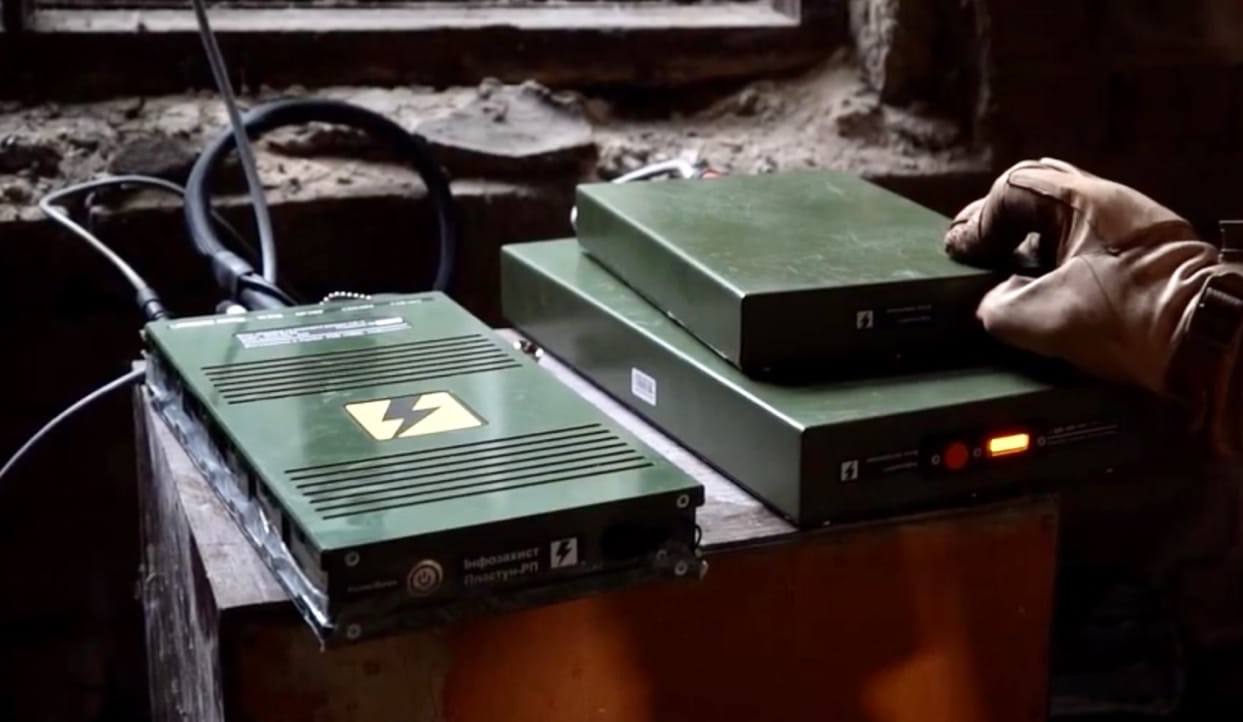

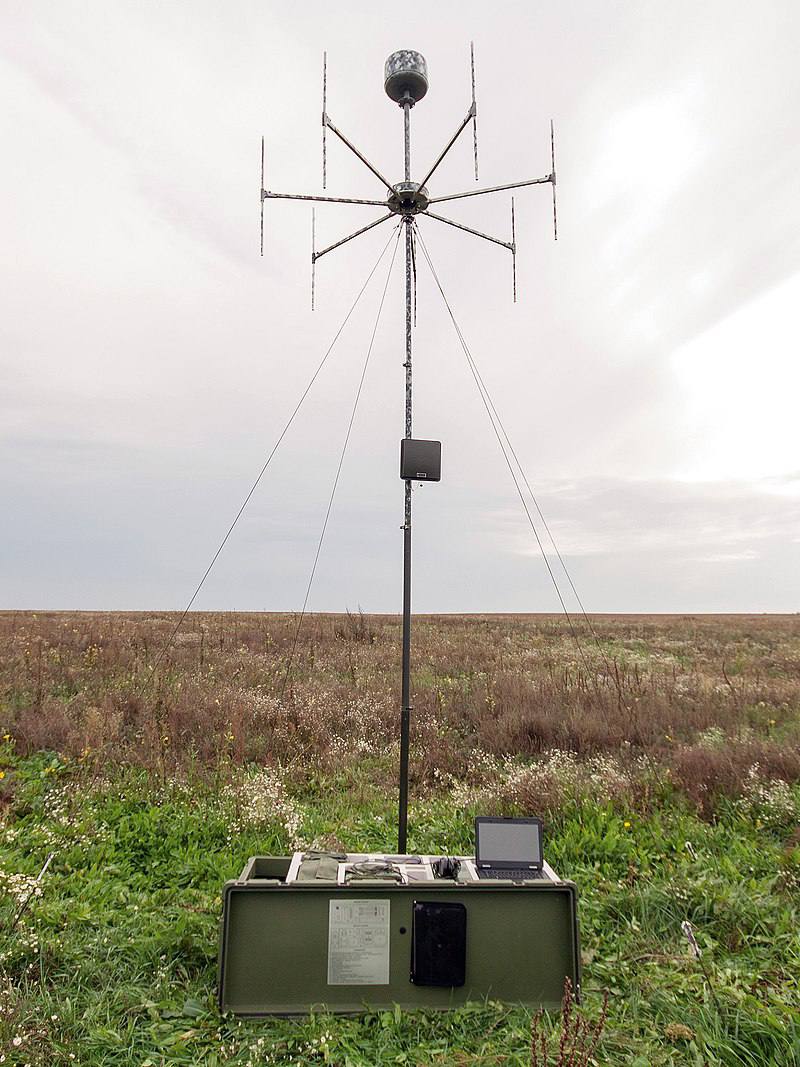

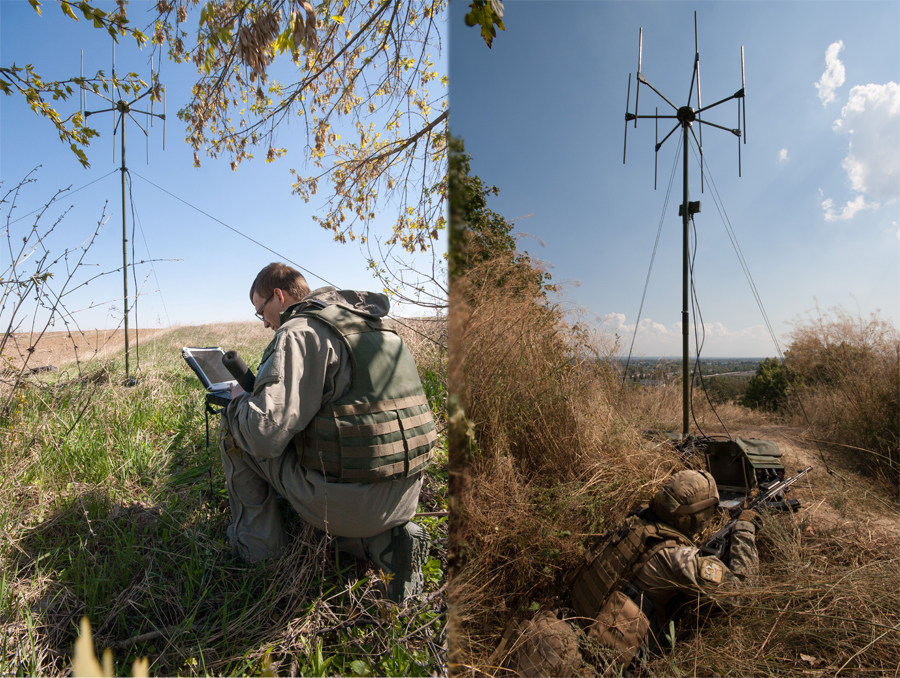

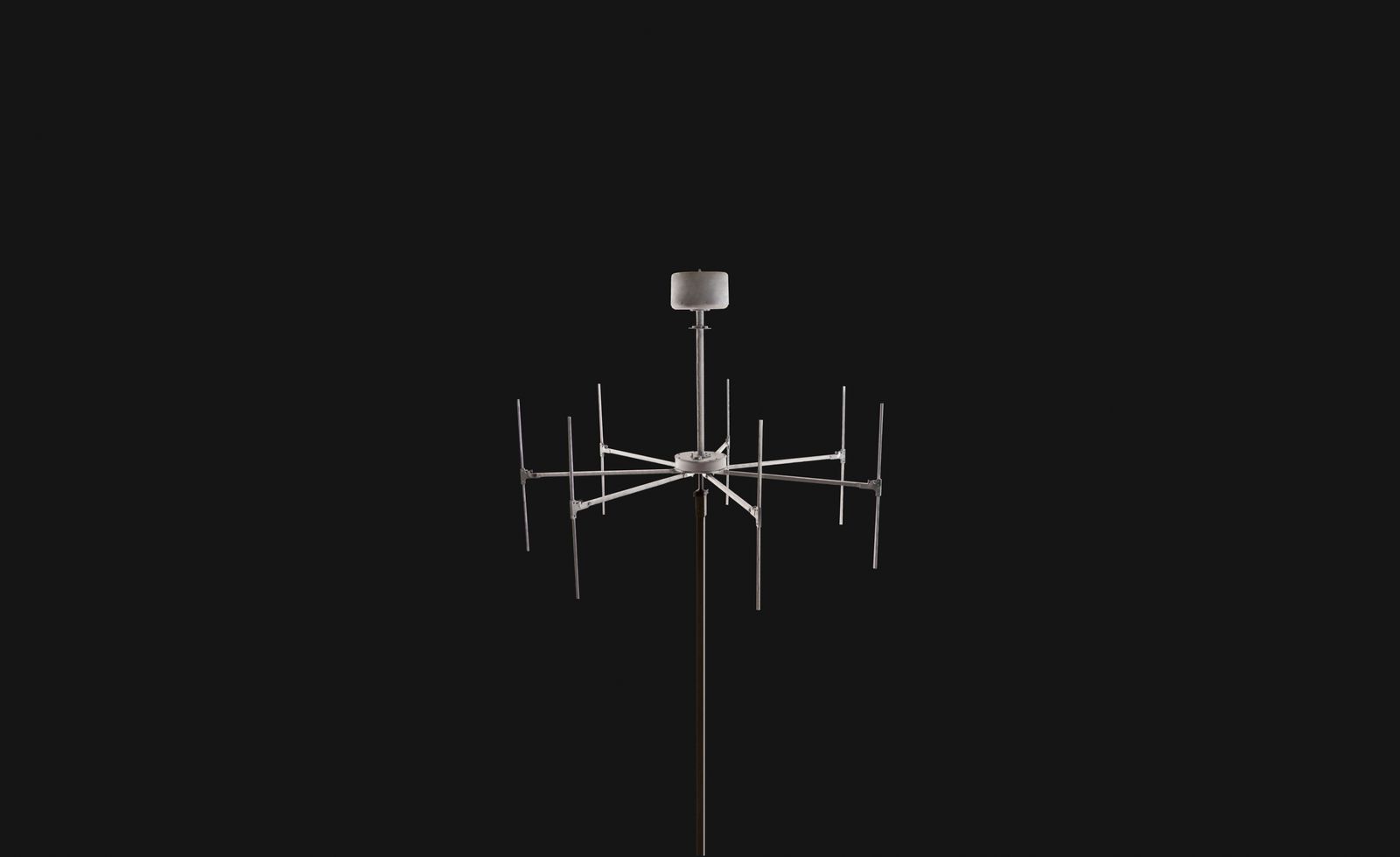

Пластун РП-525/ Пластун РП-3000
Фазоразностный пеленгатор тактического уровня, имеется переносная версия.
ТТХ:
Диапазон рабочих частот: 25-525 МГц (для РП-525 без нашлепки сверху)/25-3000 МГц (РП-3000 с нашлепкой сверху).
Средняя инструментальная погрешность (СИП) пеленгования
в диапазоне 25-90 МГц 1,2°
в диапазоне 90-525 МГц 0,8°
в диапазоне 525-3000 МГц 1°
Скорость сканирования свыше 2 ГГц/с
Односигнальный динамический диапазон свыше 80 дБ
Полоса мгновенного обзора 20 МГц
Разрешение по частоте при панорамном пеленговании 12,5 кГц
Минимальное время пеленгования менее 15 мс
Режим пеленгации ППРЧ сигналов
Время развертывания системы до 20 мин
Масса переносного варианта 39 кг
Время автономной работы до 8 часов
Плюсы

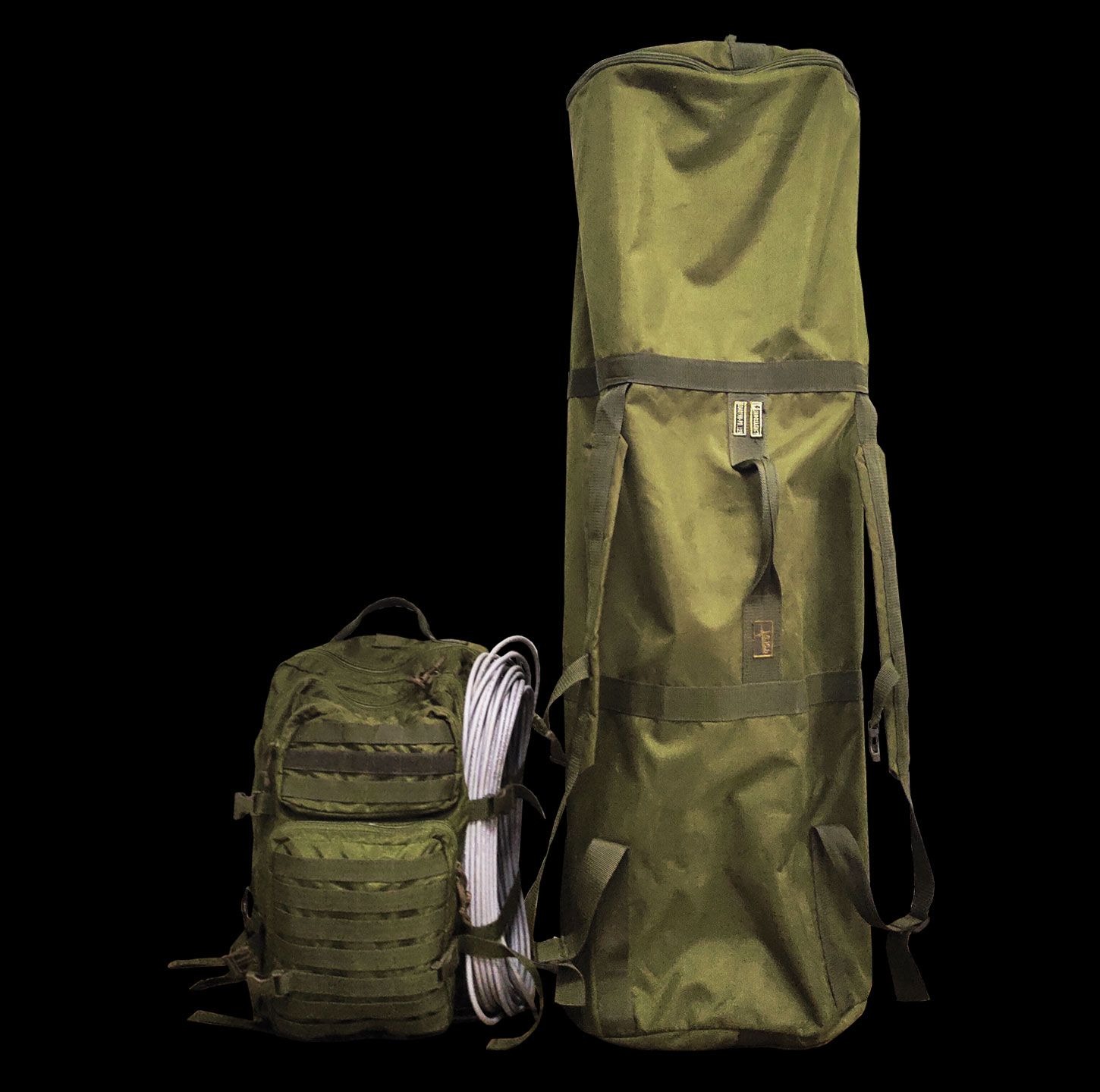

- мобильность и малый вес переносной версии (39 кг в двух рюкзаках).
Минусы
- один приемный канал, следовательно, меряет фазы со всех элементов, либо по очереди, либо через линию задержки;
- посредственное частотное разрешение при сканировании (слабые и узкие сигналы может не обнаружить);
- место оператора в непосредственной близости от комплекса (работать удаленно он не может).

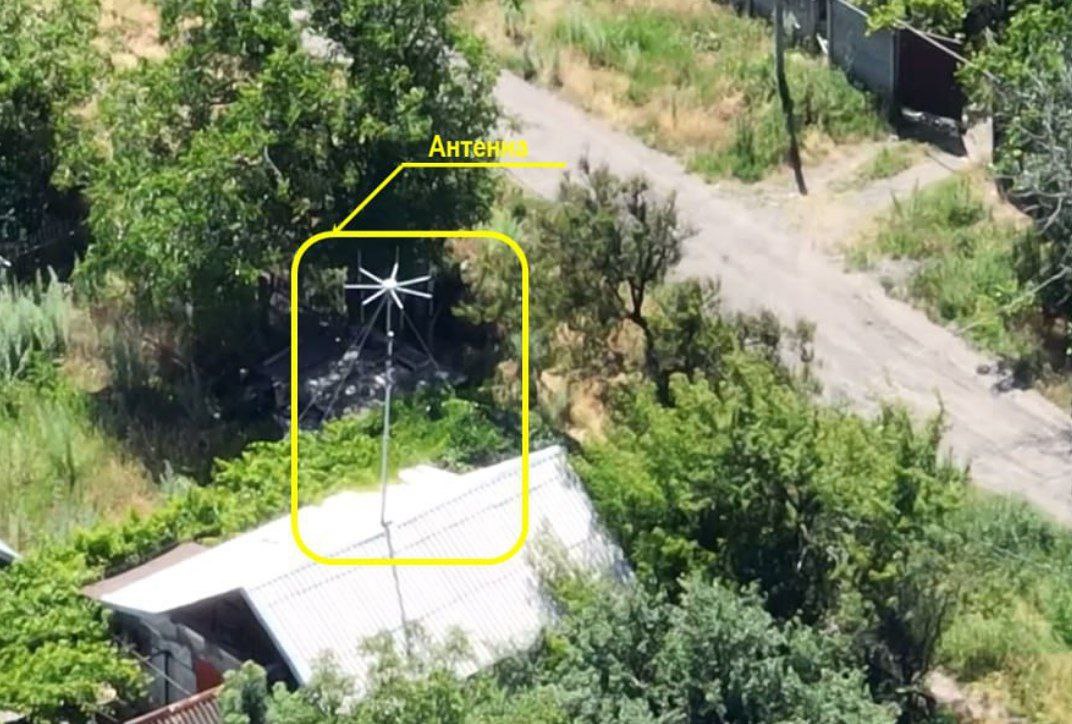

Дополнительно имеется квадратная антенна для создания пеленгаторных пар (обычно работает 2 установки на удалении 20-30 км), они работают в режиме фильтрации постоянных сигналов при пеленговании ППРЧ в диапазоне частот 902-928 МГц.
Наиболее часто встречается на фронте в обоих вариантах и, судя по всему, является основным средством РЭР ВСУ тактического уровня.
DF-3000-A
Версия Пластун РП-3000 без дополнительной антенны.
ТТХ:
Диапазон рабочих частот 25-3000 МГц
Средняя инструментальная погрешность пеленгования
в диапазоне 25-90 МГц 1,2°
в диапазоне 90-525 МГц 0,8°
в диапазоне 525-3000 МГц 1°
Скорость сканирования свыше 2 ГГц/с
Односигнальный динамический диапазон свыше 80 дБ
Полоса мгновенного обзора 1 МГц
Разрешение по частоте при панорамном пеленговании 12,5 кГц
Минимальное время пеленгования менее 15 мс
Время развертывания системы до 20 мин

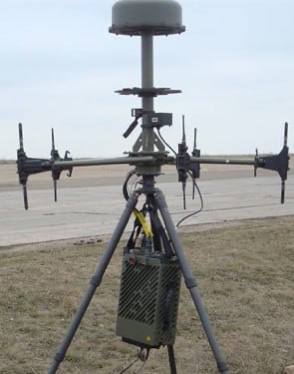

TRC 6200 DF

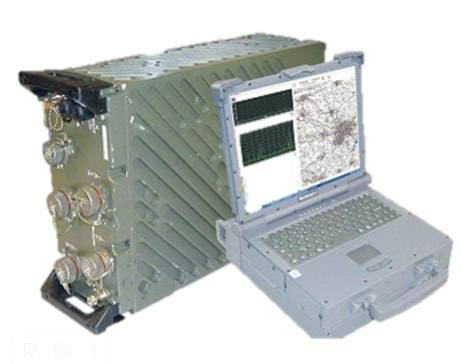

TRC 6200 DF производства французской компании THALES. Закупается ВСУ с 2014 года официально в небольших объемах.
Изделие представляет собой моноимпульсный фазоразностный интерферометр.
Диапазон ведения РЭР 1.5-30 и 20-3000 МГц
Ширина полосы одновременного обзора 40 МГц.
Возможность автоматического обнаружения коротких импульсов, ППРЧ и постоянных источников.
Работа от внутренних АКБ до 8 часов.
Развертывание до 15 мин.
Ну и на десерт совсем уж экзотика.

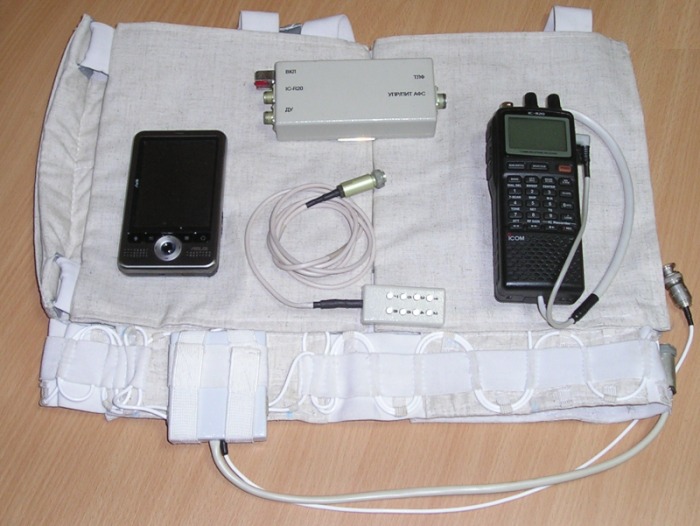

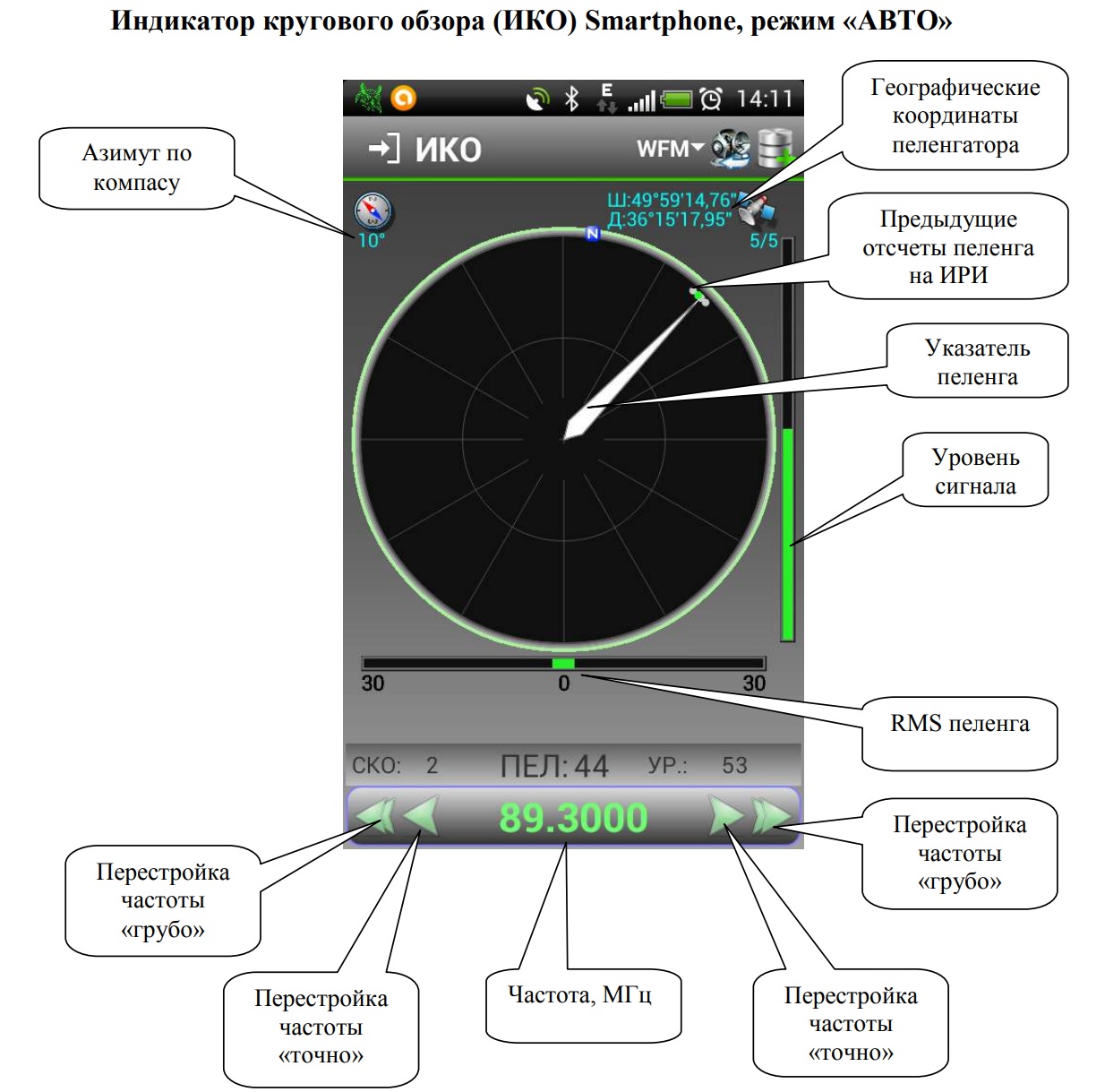

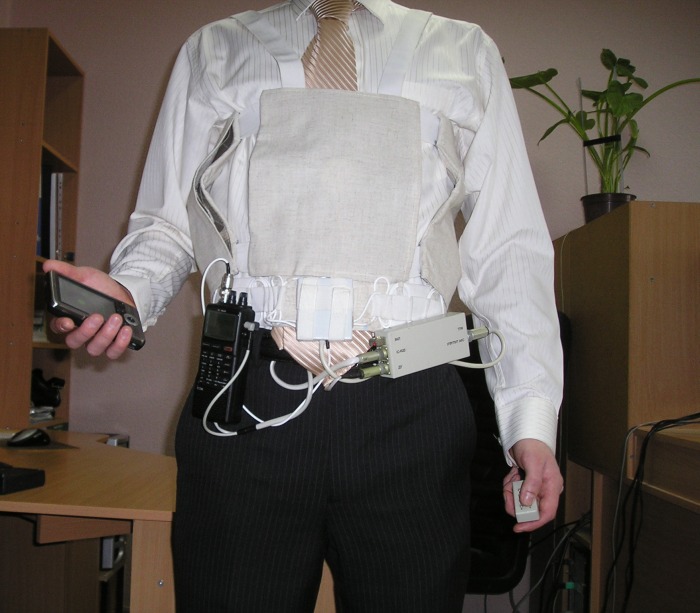

Филин-А

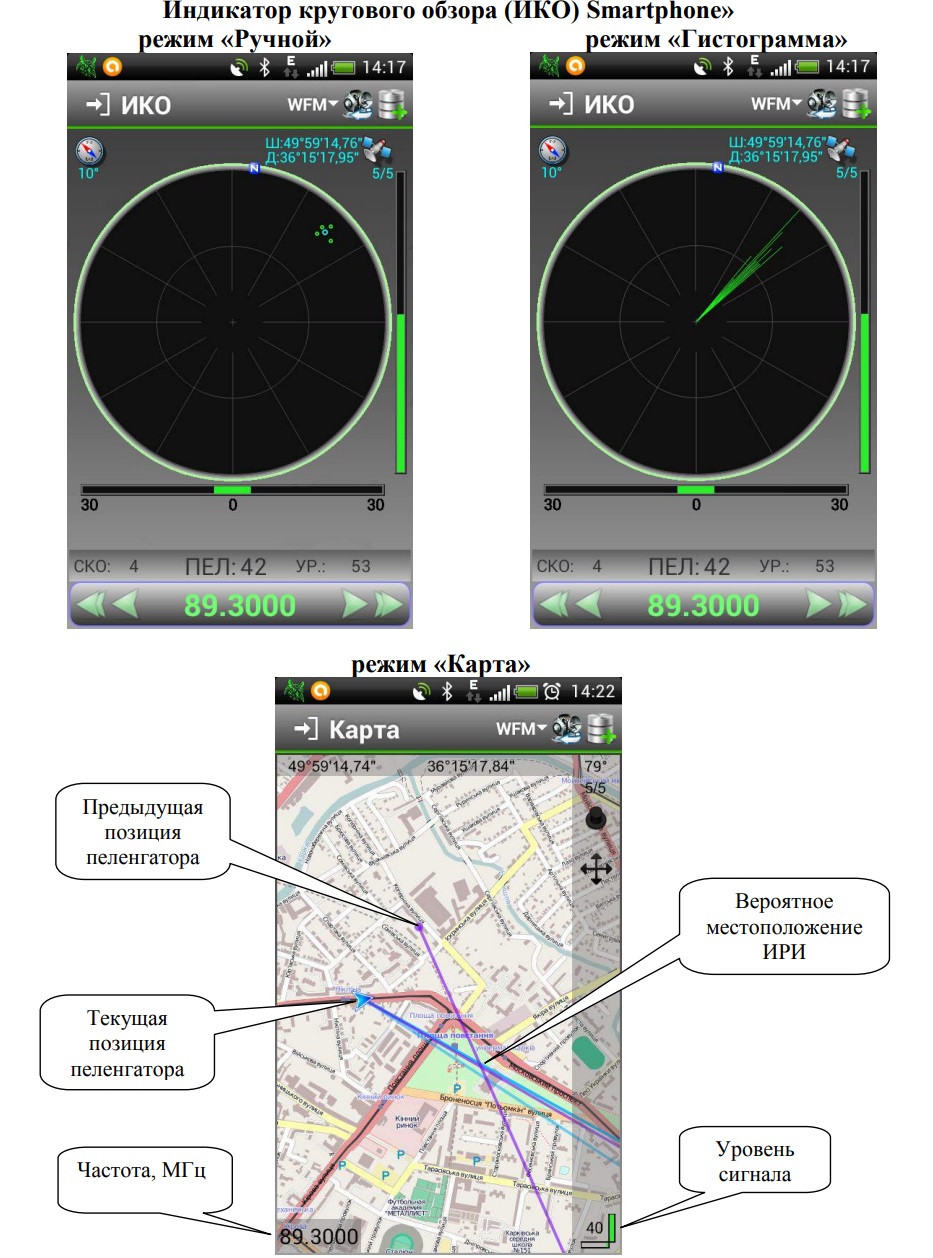

Радиопеленгатор «Филин-А» представляет собой носимый малогабаритный радиопеленгатор с автоматическим отсчетом пеленга и с набором антенн.
Радиопеленгатор «Филин-А» предназначен для пассивного обнаружения, приема и определения направления на источник излучения радиосигналов с вертикальной поляризацией диапазоне частот от 25 МГц до 3000 МГц на заранее установленном канале либо при сканировании по каналам.
При работе изделия обеспечивается выполнение следующих функций:
в ручном режиме - пеленгование сигналов источника радиоизлучения поворотом тела оператора и определение направления на источник принимаемого сигнала по изменению тона с инструментальной ошибкой не более 20 град;
в автоматическом режиме - автоматическое круговое пеленгование сигналов источника радиоизлучения с инструментальной ошибкой не более 25 град;
прослушивание принимаемого сигнала в процессе пеленгования.
Радиопеленгация с запахом и звуком жарящейся яичницы ?
Мобильные станции радиоэлектронной разведки на базе транспортных средств

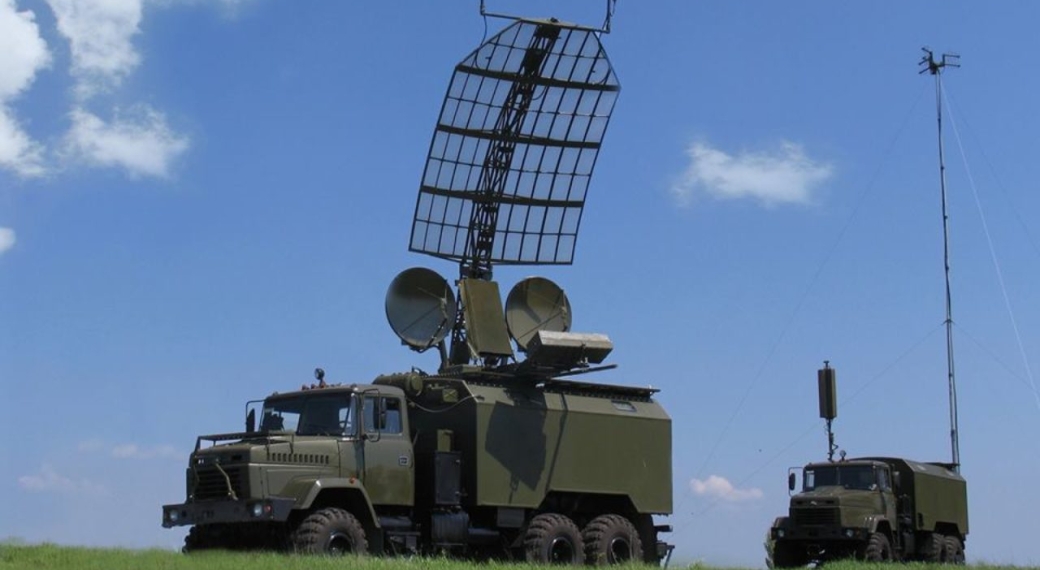

Кольчуга-М

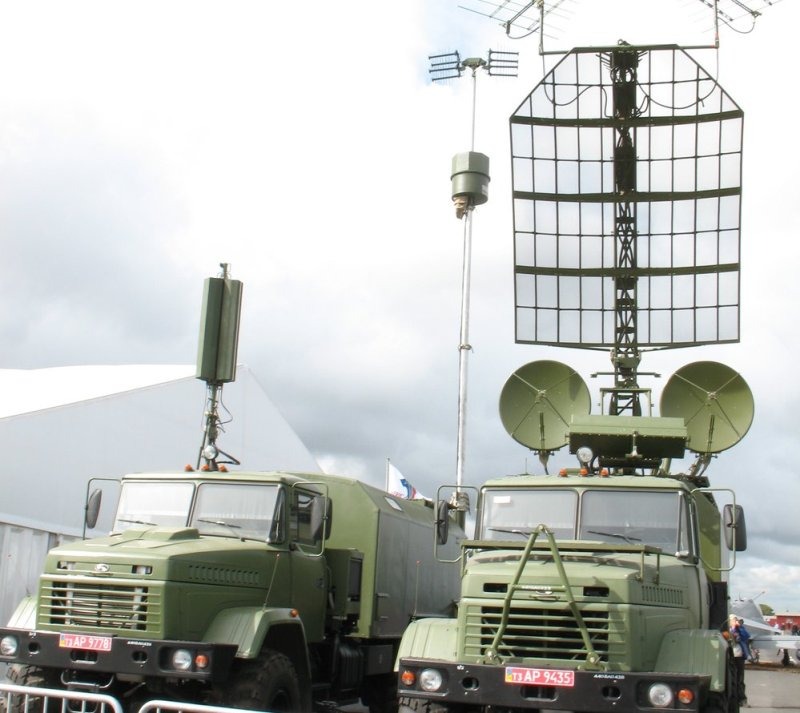

Модернизированные версии станции радиотехнической разведки (СРТР) «Кольчуга», хоть и не предназначены для ведения радиоэлектронной разведки в полном объёме (их функция - радиотехническая разведка), однако входят в состав структуры РЭР.
Принцип работы СРТР «Кольчуга-М» основан на пассивной отработке радиосигнала средств радиолокации противника.
- «Кольчуга-М» может входить в комплекс из 3-4 станций, который обнаруживает и идентифицирует наземные и надводные объекты на расстоянии до 600 километров, а воздушные объекты - до 10 километров по высоте и до 800 километров по дальности.
- станция используют 5 антенн м/дм/см диапазонов с чувствительностью 90-110 дБ/Вт;
- имеет 36-канальный приемник параллельного исполнения с мгновенным обнаружением объектов без поиска по частоте, проводящий анализ с последующей классификацией обнаруженных сигналов в частотном диапазоне 130-18000 МГц;
- обеспечивает автоматическое обнаружение и распознавание, используя мощности бортового компьютера и банк данных различных параметров с выводом результатов на монитор;
- спецселекторы позволили исключить мешающие обнаружению и определению сигналы и отслеживать до 200 объектов;
- секторный диапазон сканирования от 30 до 240 градусов;
- ошибка по пеленгу (СИП) 0.3-5 градусов;
- диапазон измерения импульсов по длительности 0.5-31.25 мкс;
- ошибка по измерительным диапазонам (СИП) не более 0.1 мкс.

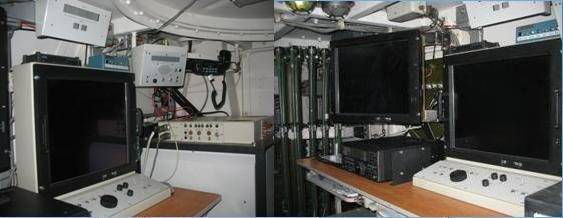

Барвинок-К/Барвинок-Б
Станция радиомониторинга «Барвинок-К»/«Барвинок-Б» предназначена для контроля радиоэлектронной обстановки в районе в пределах радиовидимости, т.е. до 30-40 км.
Поиск, обнаружение и пеленгование новых источников радиоизлучений (ИРИ), в том числе источников, использующих ППРЧ-режим работы в заданных участках в диапазонах:
20 - 180 МГц в стационарном режиме,
20 - 300 МГц в мобильном режиме.
Возможности:
-Классификация радиосетей и измерение параметров излучений обнаруженных ИРИ.
-Контроль за работой известных, поставленных на наблюдение, источников излучений.
-Вскрытие режимов излучения и состава радиосетей, работающих на фиксированных и ППРЧ, с выделением отдельных источников по частотно-пеленговой панораме.
-Автоматическое обнаружение и управление подавлением радиочастот источников в диапазоне частот 30-100 МГц.
-Регистрация сигналов на выходах аудио и промежуточной частоты приемника слежения.
-Проведение технического анализа сигналов ИРИ в реальном масштабе времени.
-Определение координат местонахождения ИРИ с отображением на карте местности.
-Управление параметрами и режимами работы, сбор информации от ведомых станций пеленгаторной сети.
-Автоматизированная обработка и документирование данных радиоэлектронной обстановки.
-Информационное взаимодействие с аналогичными станциями.
-Информационное взаимодействие с управляющей станцией комплекса подавления по UHF-радиолинии.

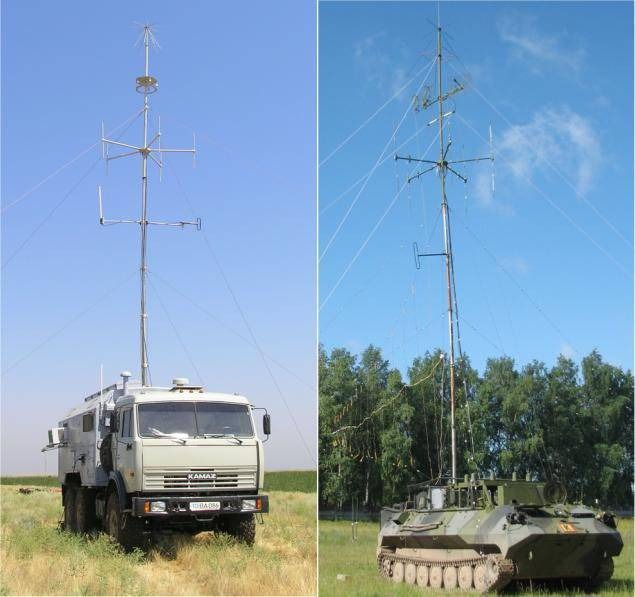

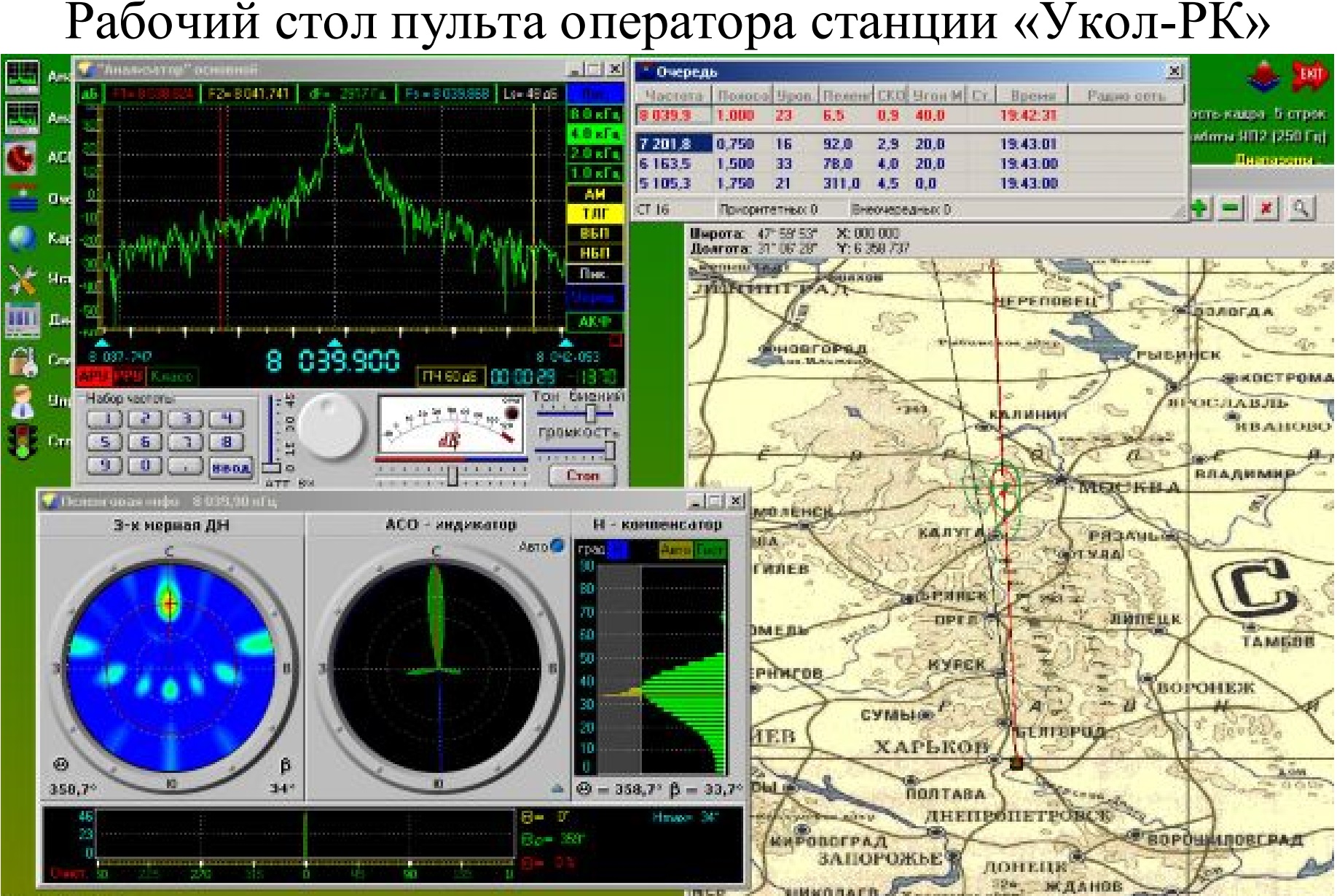

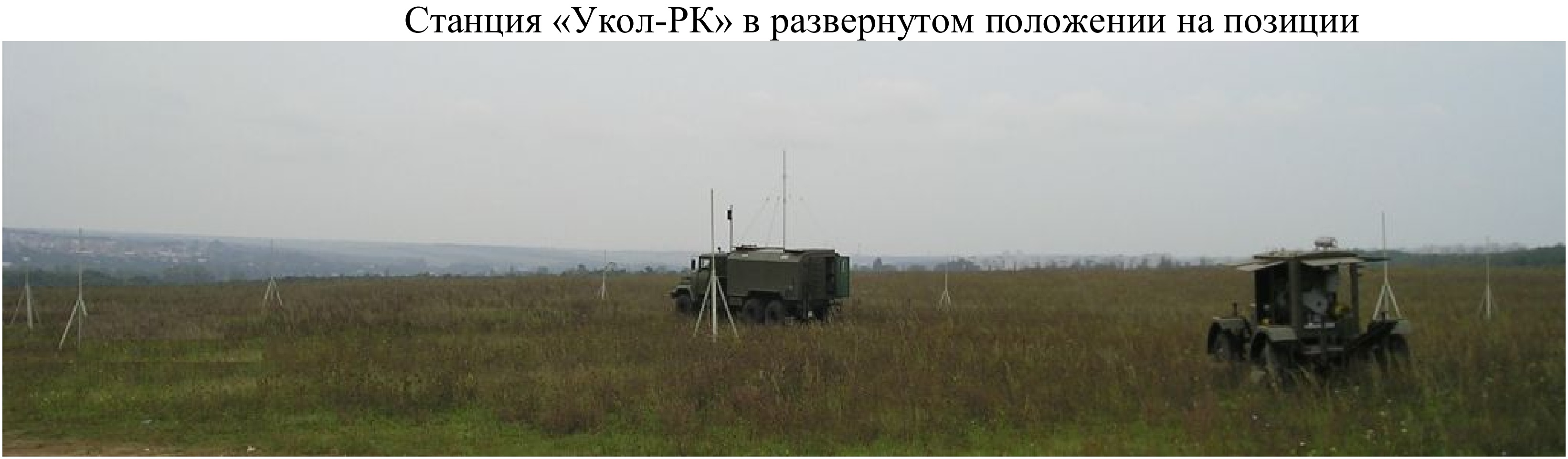

Укол-РК

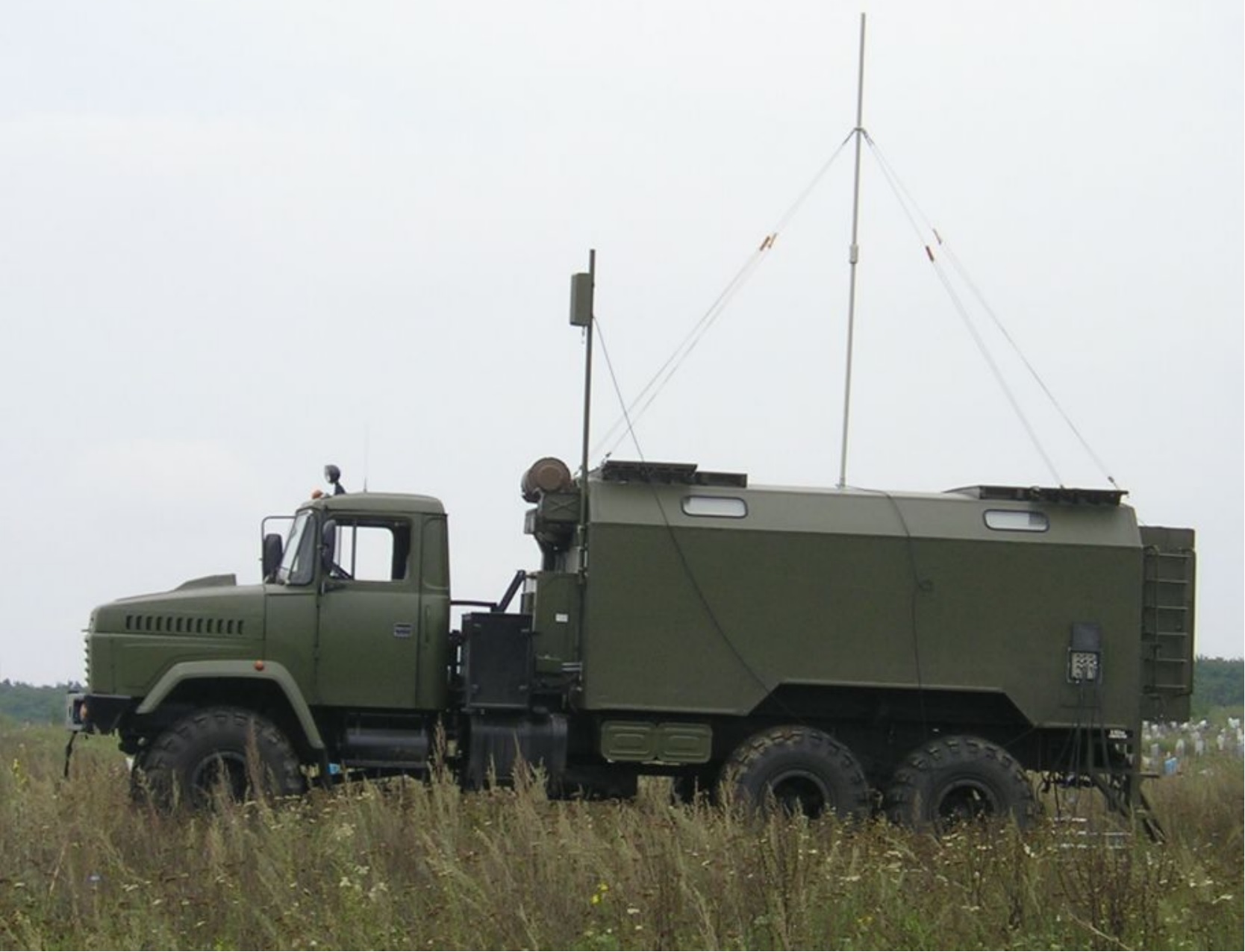

Подвижная станция радиоконтроля кратковременных источников радиоизлучений «Укол-РК» применяется для автоматизированного наблюдения за работой и местоположением современных средств радиосвязи в диапазоне частот 1.5 - 30 МГц с целью получения оперативных сведений о радиоэлектронной обстановке контролируемого района и формирования задания на постановку радиопомех.

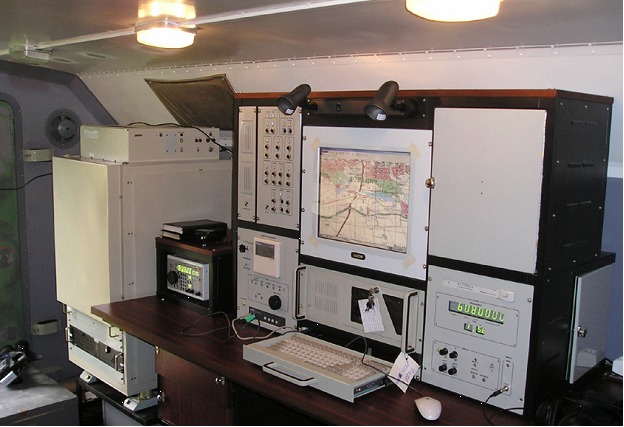

Станция базируется на двух автомобилях высокой проходимости типа «КрАЗ», «КАМАЗ» с фургоном КУНГ. Внутри первого автомобиля размещается два автоматизированных рабочих места операторов, оснащенных аппаратурой высокоскоростного панорамного обнаружителя-пеленгатора и исполнительного пеленгатора.
Навигационное оборудование (GPS-приемник) совместно с аппаратурой радиосвязи обеспечивают возможность синхронной работы станций в пеленгаторной сети, как в режиме ведомой, так в режиме ведущей станции пеленгаторной сети. Кроме того, станция «Укол-РК» обеспечивает прием по HF радиоканалу команд синхронного пеленгования от комплекса «Восток» (про данную стационарную систему будет отдельный материал, очень уж объемная тема).
Антенные элементы пеленгаторной антенной системы разворачиваются вокруг станции в радиусе 25-50 метров.
Подвижная станция радиоконтроля «Укол-РК» способна решать следующие задачи:
Контроль радиоэлектронной обстановки в районе в пределах радиовидимости: до 30-50 км и более 100…150-2000 км (прием ионосферных волн);
Поиск, обнаружение и пеленгование новых источников радиоизлучений (ИРИ) в заданных участках диапазона частот (1,5–30 МГц);
Командно-исполнительное пеленгование вновь обнаруженных сигналов, а также по командам системы синхронного пеленгования комплекса «Восток»;
Классификация радиосетей и измерение параметров сигналов обнаруженных ИРИ;
Контроль работы известных, поставленных на наблюдение, источников излучений;
Определение параметров излучения и состава радиосетей, работающих как на фиксированных частотах, так и ППРЧ, с выделением отдельных источников по частотно-пеленговой панораме;
Регистрация сигналов на выходах аудио и промежуточной частоты приемника слежения;
Проведение технического анализа сигналов ИРИ в реальном масштабе времени;
Определение координат местонахождения ИРИ с отображением на карте местности (в том числе методом SSL, при наличии данных прогноза ионосферного зондирования).

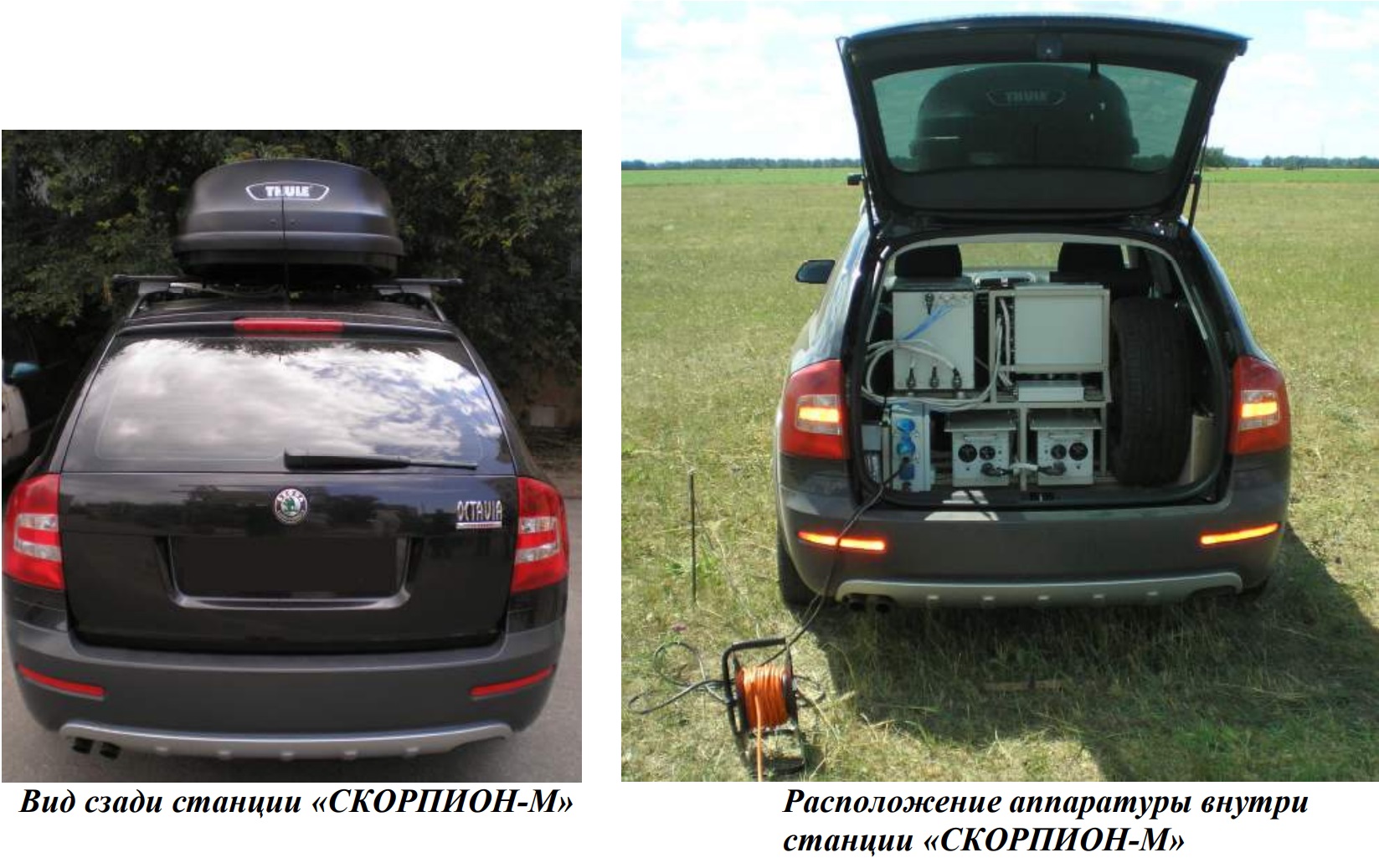

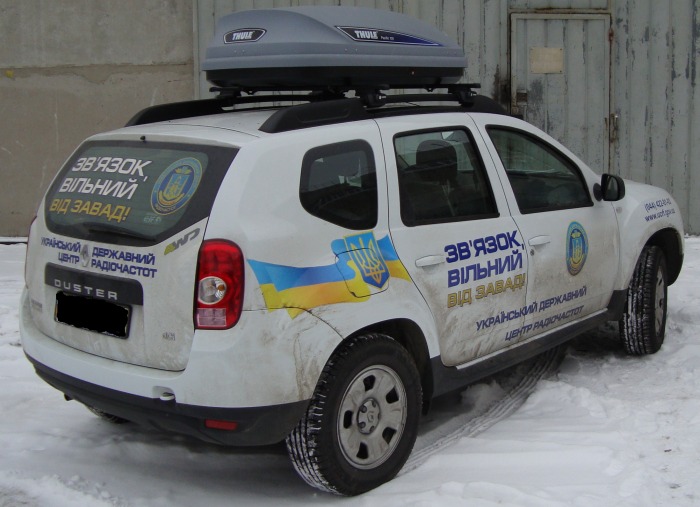

Скорпион-М
ДМВ-УКВ мобильная станция радиоконтроля «Скорпион-М» предназначена для обнаружения, пеленгования, слухового и визуального контроля, а также регистрации сигналов источников радиоизлучений в диапазоне частот 25 – 3000 МГц.
Станция обеспечивает сканирование заданных поддиапазонов частот или списков частот, пространственный поиск и локализацию местоположения источников радиоизлучений (ИРИ) по поверхностным радиоволнам с вертикальной поляризацией.

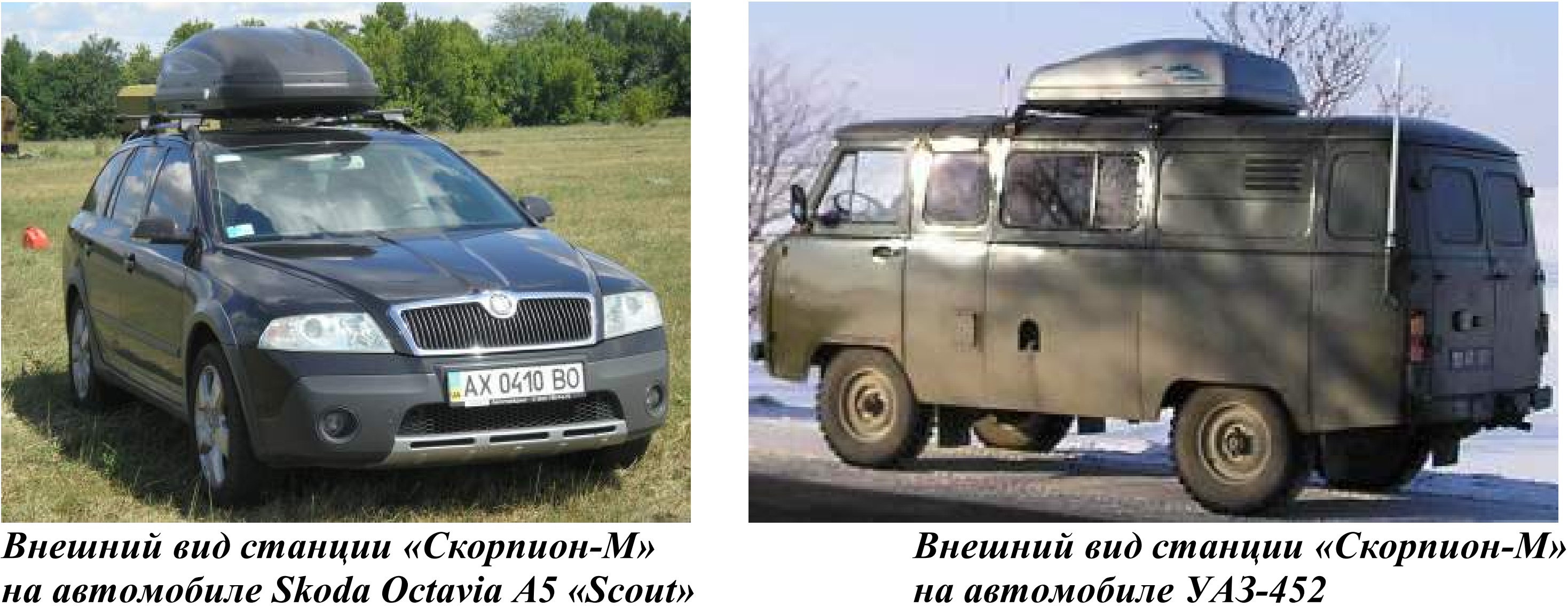

Аппаратура станции устанавливается на автомобиле (микроавтобус или легковой автомобиль), в салоне которого размещается высокоскоростной панорамный обнаружитель-пеленгатор, исполнительный пеленгатор и автоматизированное рабочее место оператора, оснащенное ноутбуком и аппаратурой связи.

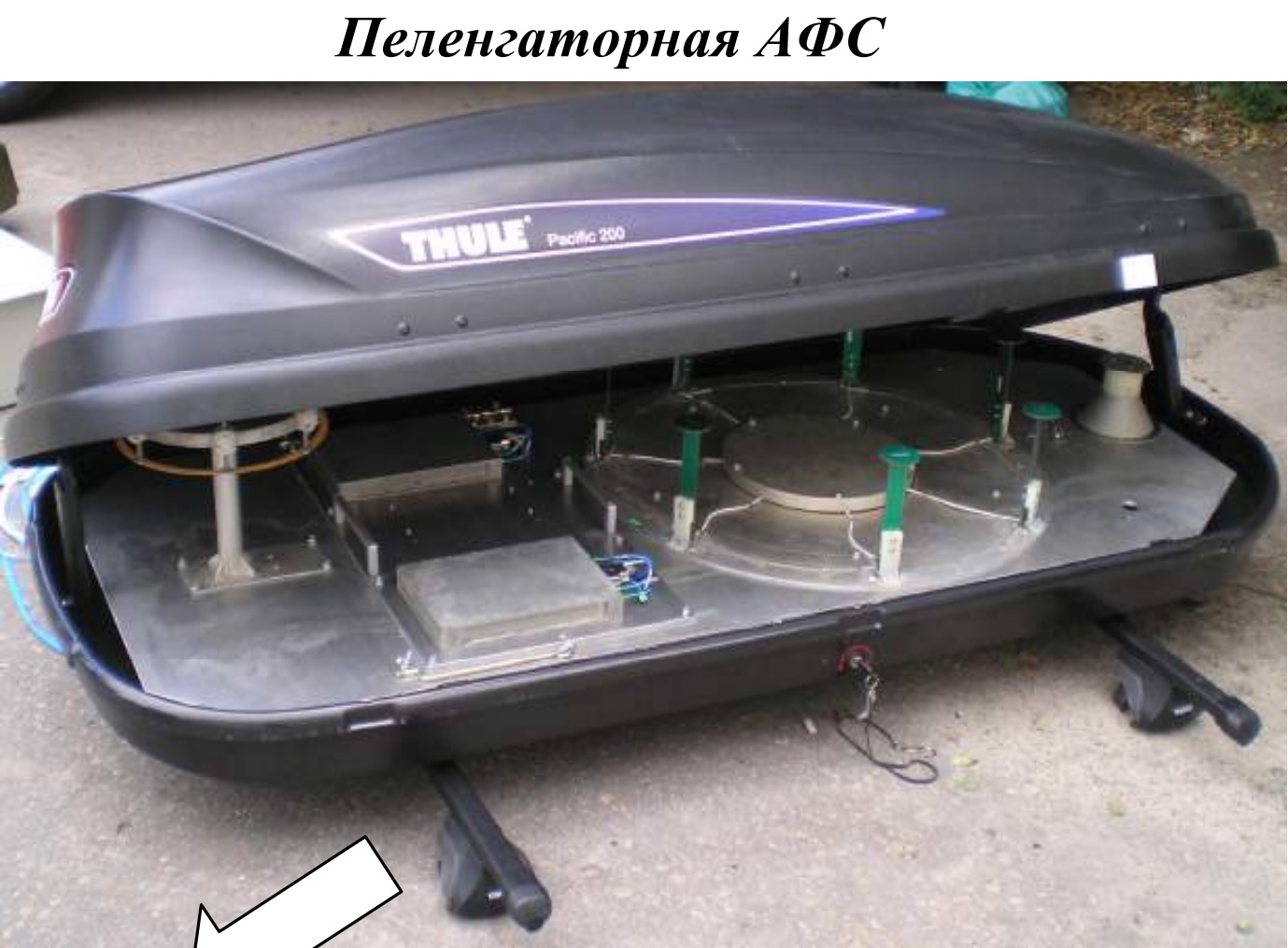

Антенно-фидерная система обнаружения, пеленгования, слежения и связи устанавливается на крыше носителя в радиопрозрачном автомобильном грузовом боксе.
Мобильная станция радиоконтроля «Скорпион-М» решает следующие задачи:
Контроль радиоэлектронной обстановки в районе в пределах радиовидимости, т.е. до 20-30 км в диапазоне частот 25-500 МГц и до 5-10 км в диапазоне частот 500-3000 МГц;
Поиск, обнаружение и пеленгование новых источников радиоизлучений (ИРИ) в заданных участках ДМВ-УКВ (25–3000 МГц) диапазона частот (в т.ч. сигналов спутниковых линий связи Turaya, Iridium);
Определение координат местонахождения ИРИ с отображением на карте местности.

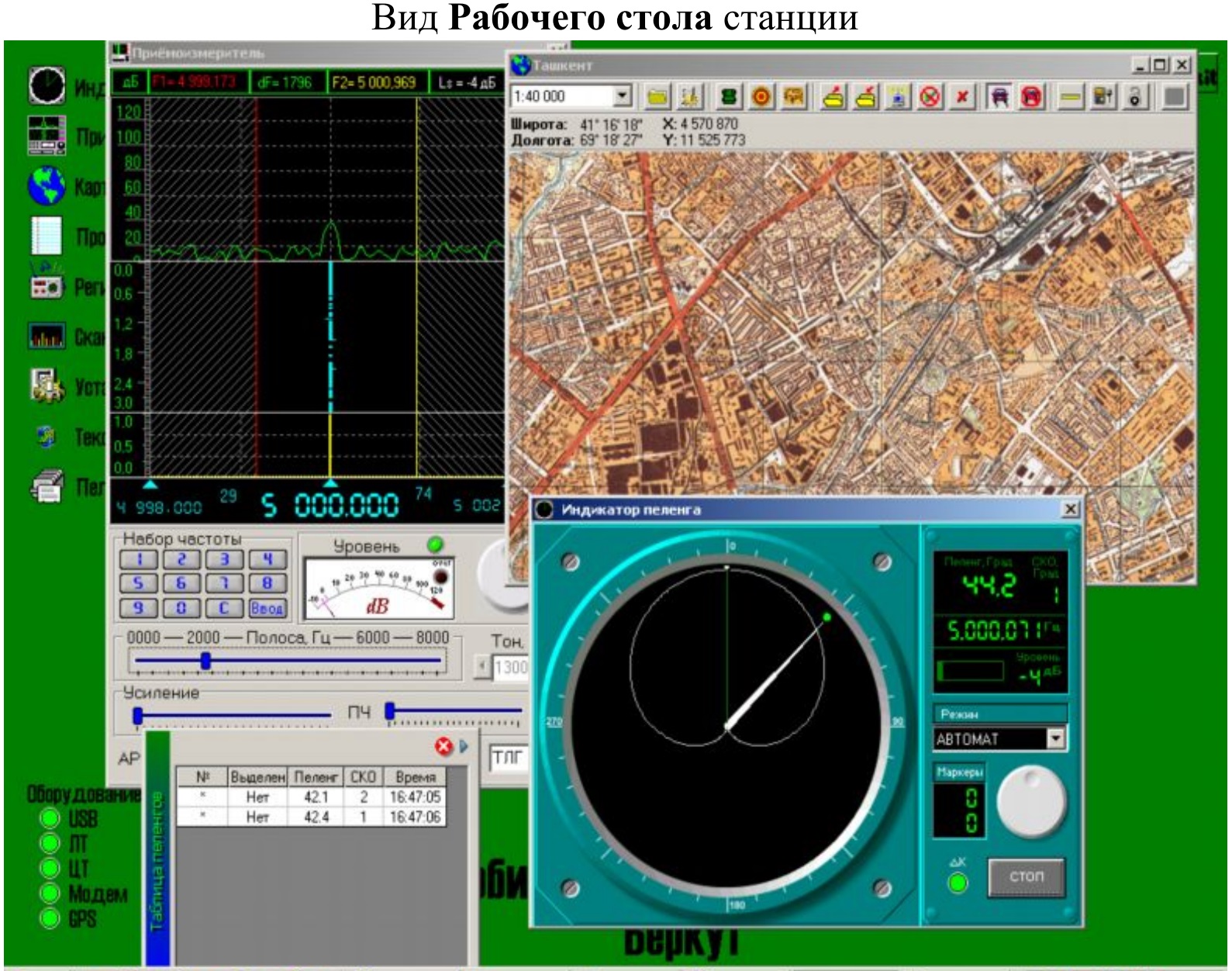

Беркут

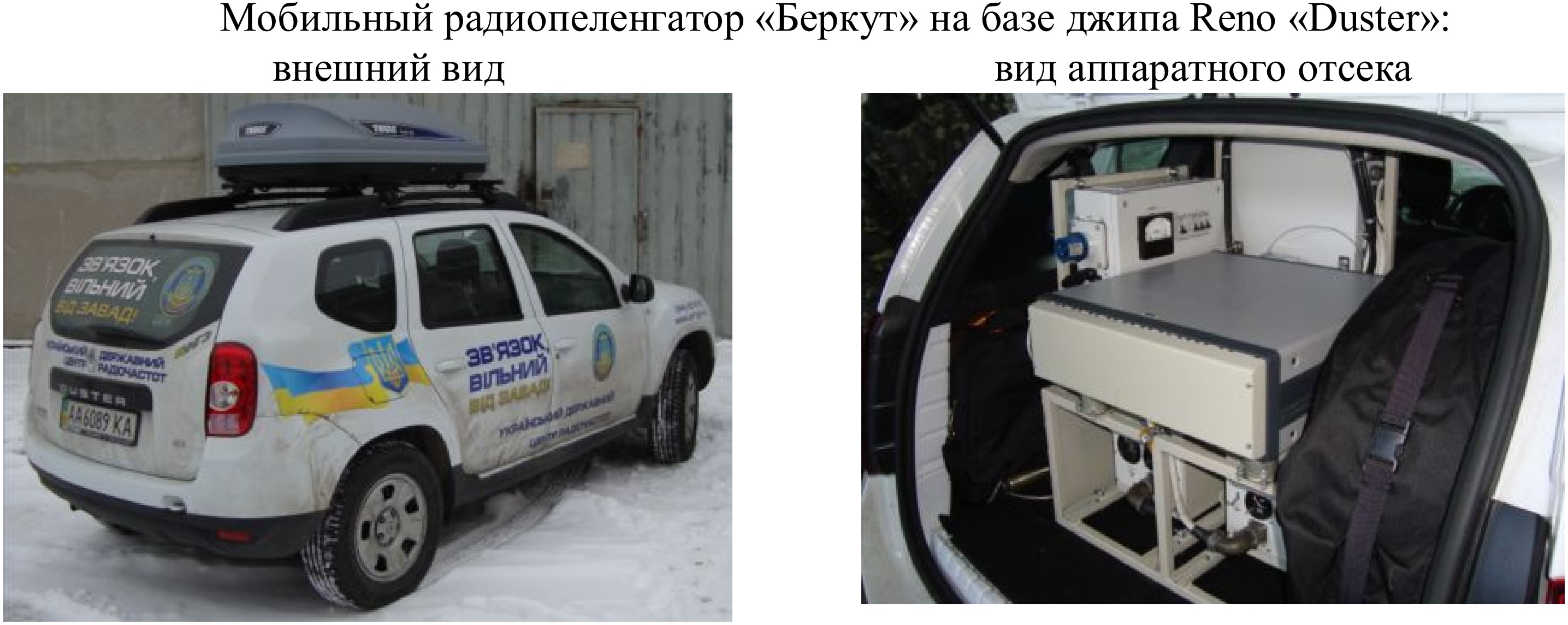

Мобильная радиопеленгаторная станция «Беркут» предназначена для обнаружения и пеленгования сигналов источников радиоизлучений в диапазоне частот 1.5–30 МГц. Станция обеспечивает сканирование заданного диапазона частот, пространственный поиск и локализацию местоположения источника радиоизлучения (ИРИ) по поверхностной и пологопадающей радиоволне вертикальной поляризации.
Возможности:
Пеленгование источников радиоизлучений на заданной частоте;
Сканирование в заданном диапазоне частот или по списку частотных каналов с целью обнаружения ИРИ;
Индикация амплитудного спектра пеленгуемого сигнала на экране компьютера;
Регистрация пеленговой информации и речевых сигналов на жесткий диск компьютера;

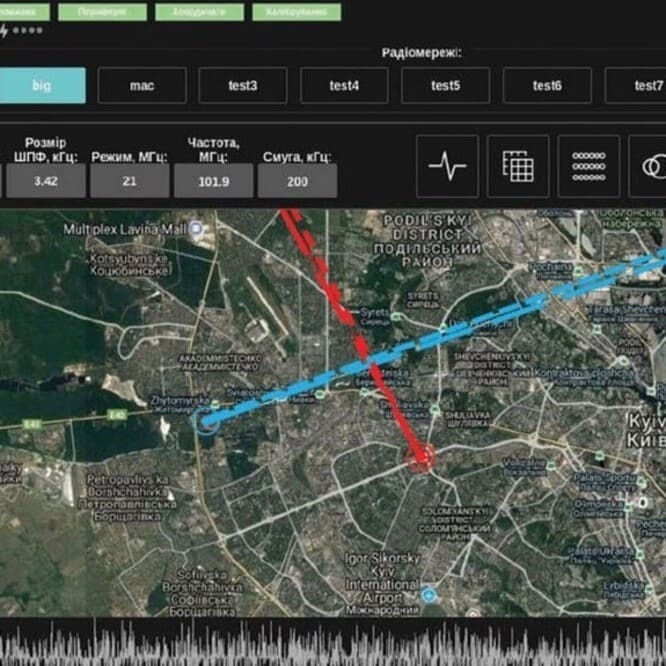

Отображение местоположения источника и пеленгаторной станции на фоне цифровой карты местности.

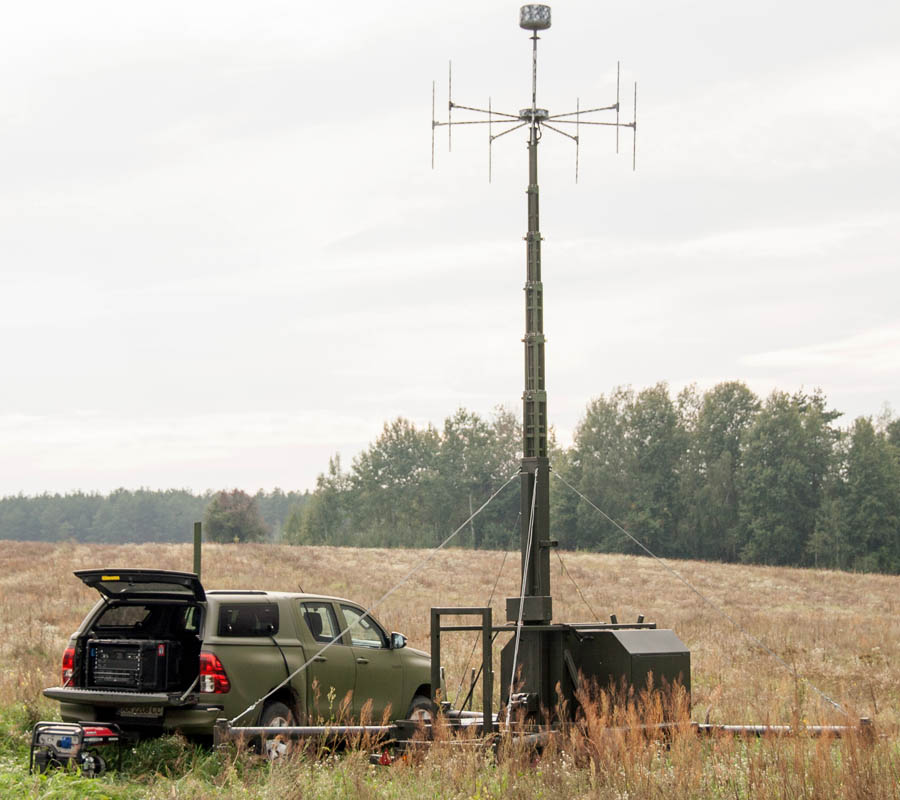

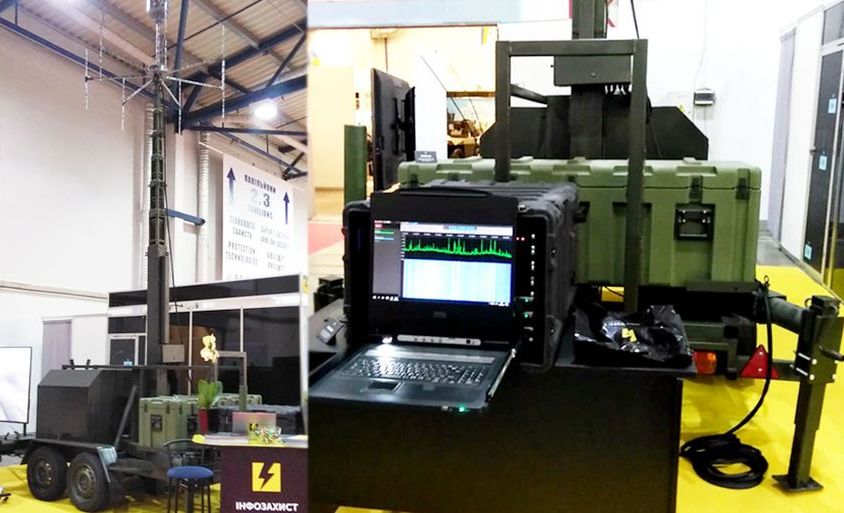

Пластун РП-3000-МН /Архонт
Модификация «Пластун РП-3000», дополненная электромеханической мачтой высотой 15 метров, многофункциональным автоматизированным постом радиоразведки и комплектами спутниковой связи является базой для более мощной системы «Архонт».
Это многофункциональная мобильная станция радиоразведки и пеленгования КВ- и УКВ-диапазона. Она предназначена для оценки электромагнитного окружения, поиска, обнаружения, экспресс-анализа и определения пеленга (или координат при работе в комплексе со второй станцией) радиоизлучения.
Комплекс перевозится с помощью легкового автомобиля высокой проходимости, который буксирует прицеп с оборудованием. «Архонт» обеспечивает уверенную пеленгацию сигналов ППРЧ и высокие практические характеристики в диапазоне работы военных средств передачи данных (25–90 МГц), гражданских диапазонах (100–500 МГц), а также диапазонах передачи данных (500–3000 МГц).
Судя по всему, интереса у основного заказчика (ВСУ) данная модификация не вызвала и предпочтение было отдано более дешевой и мобильной версии «Пластун РП-3000».

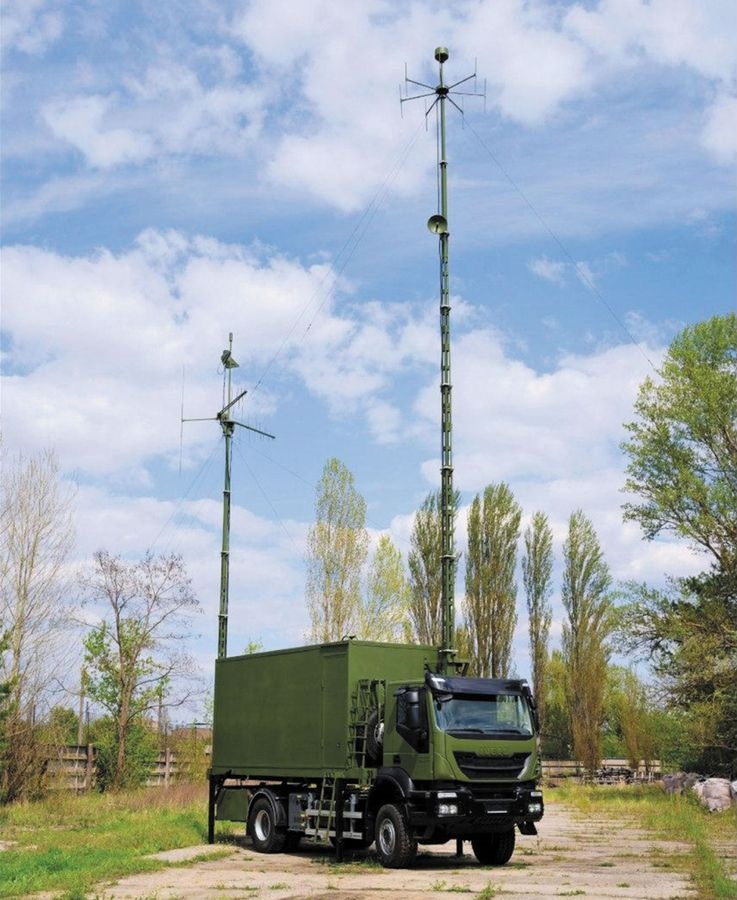

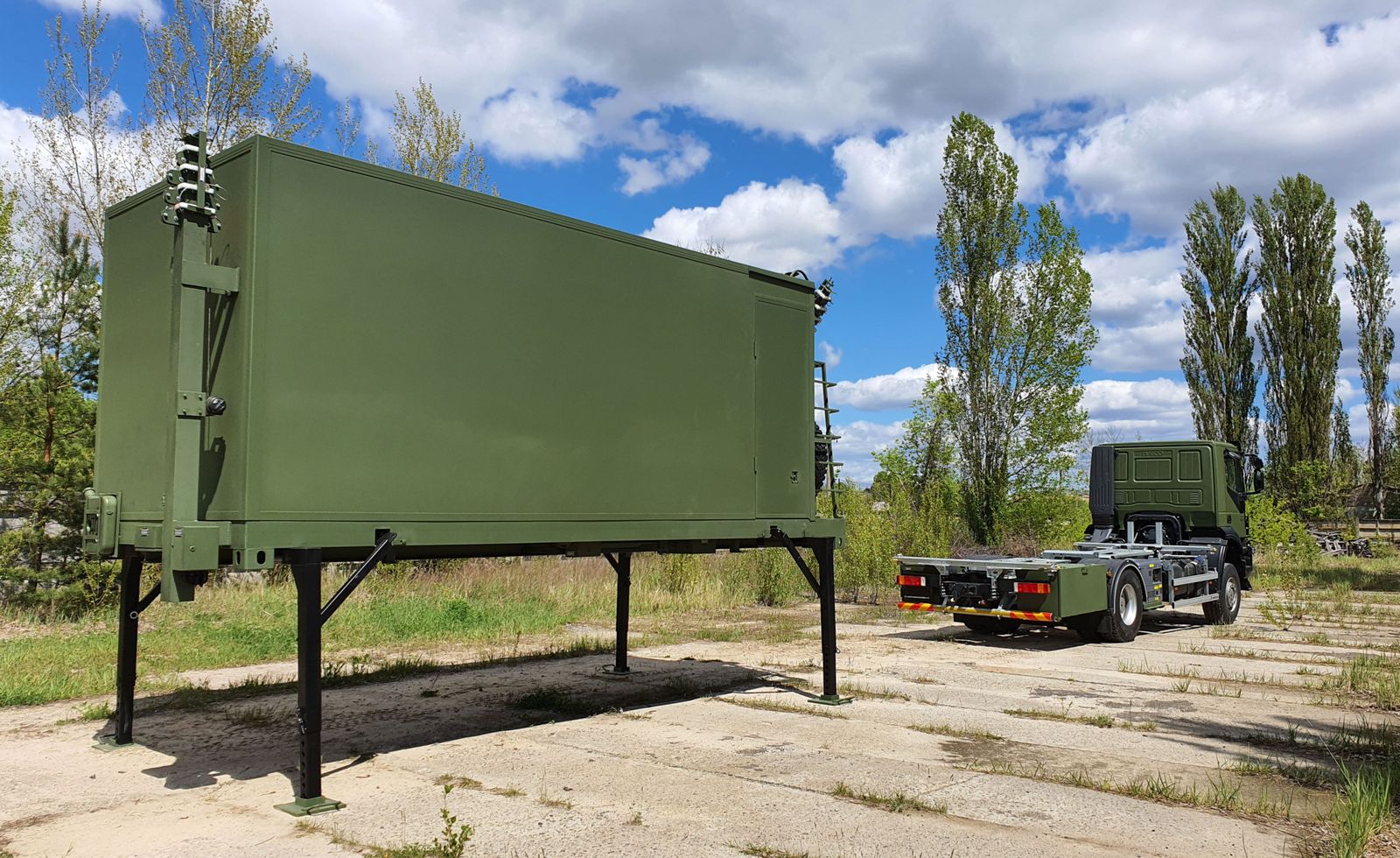

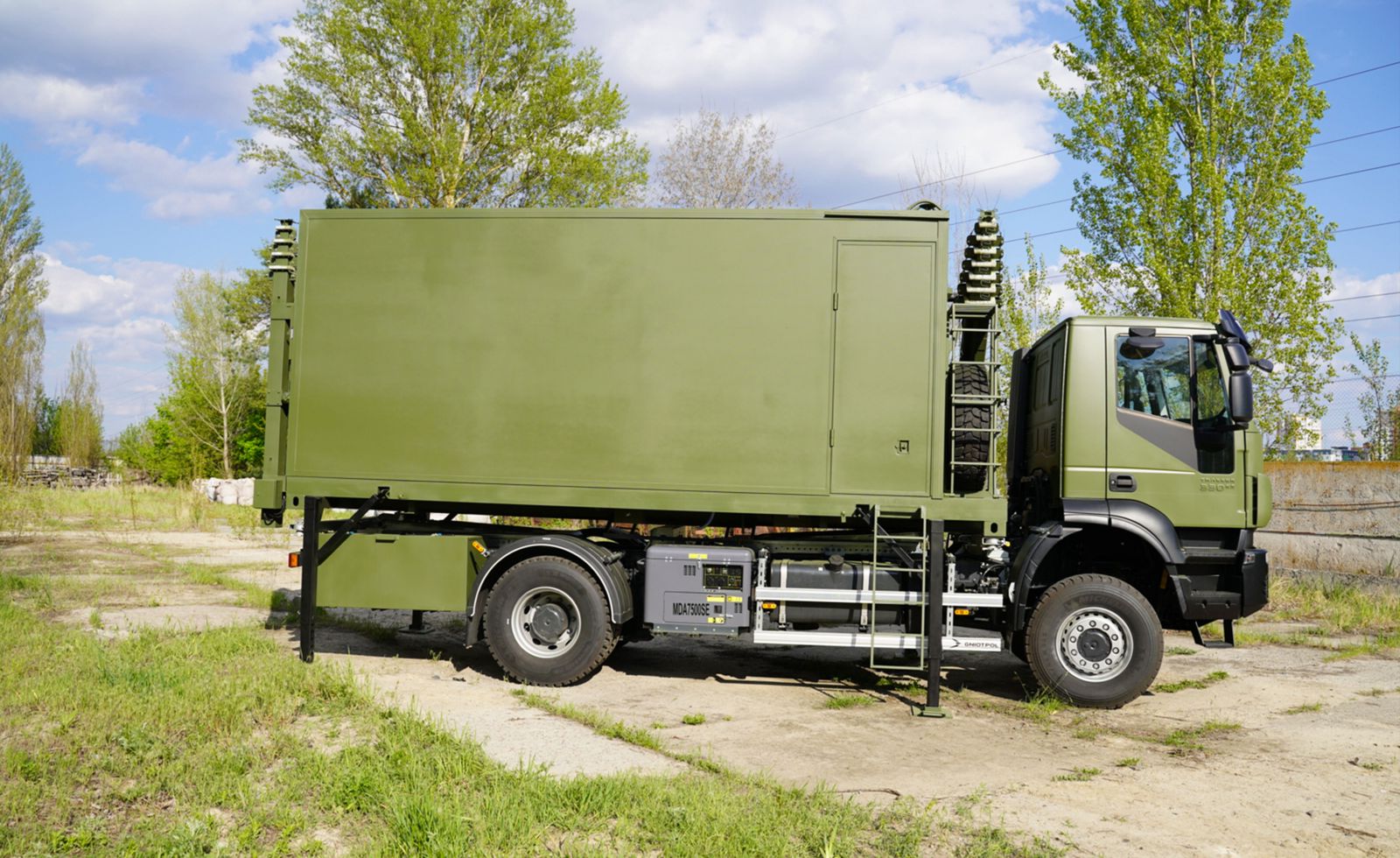

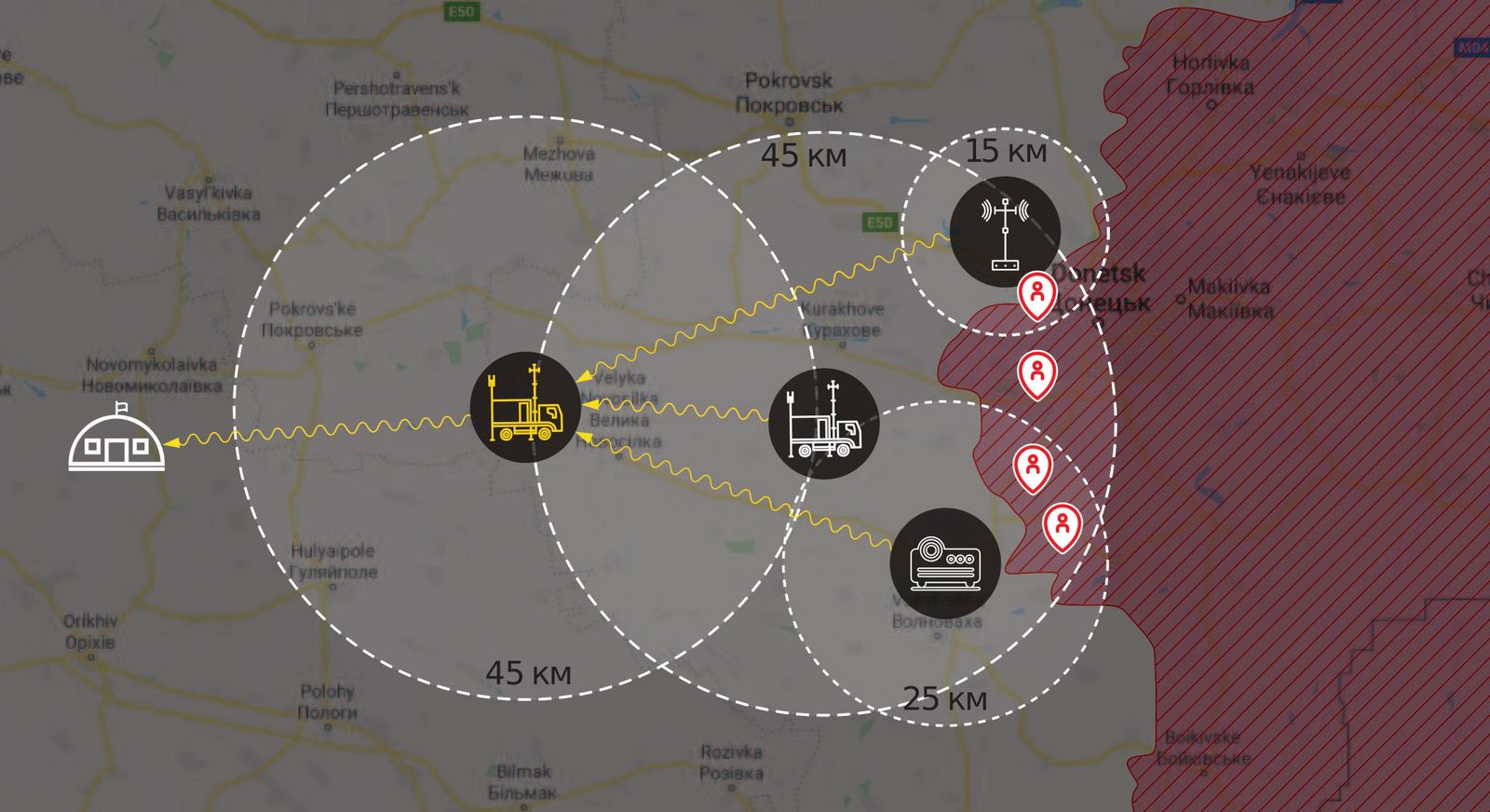

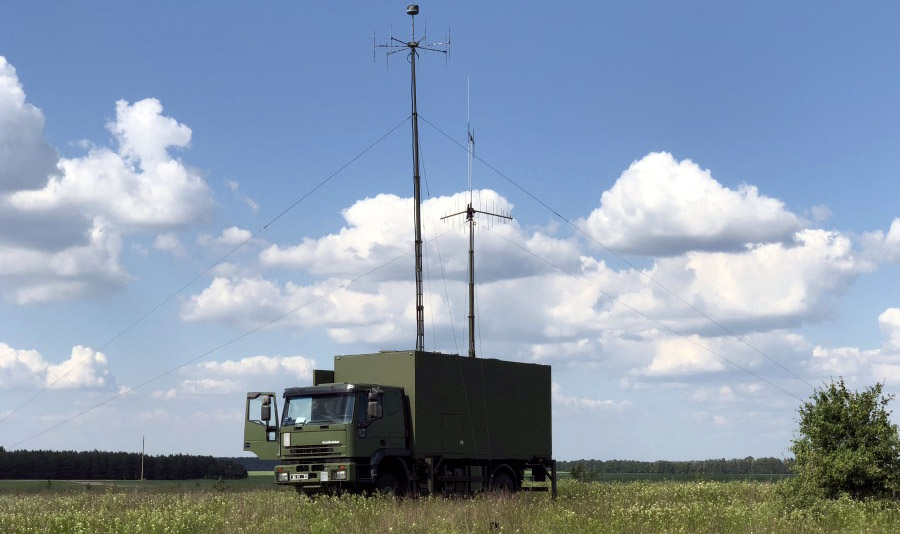

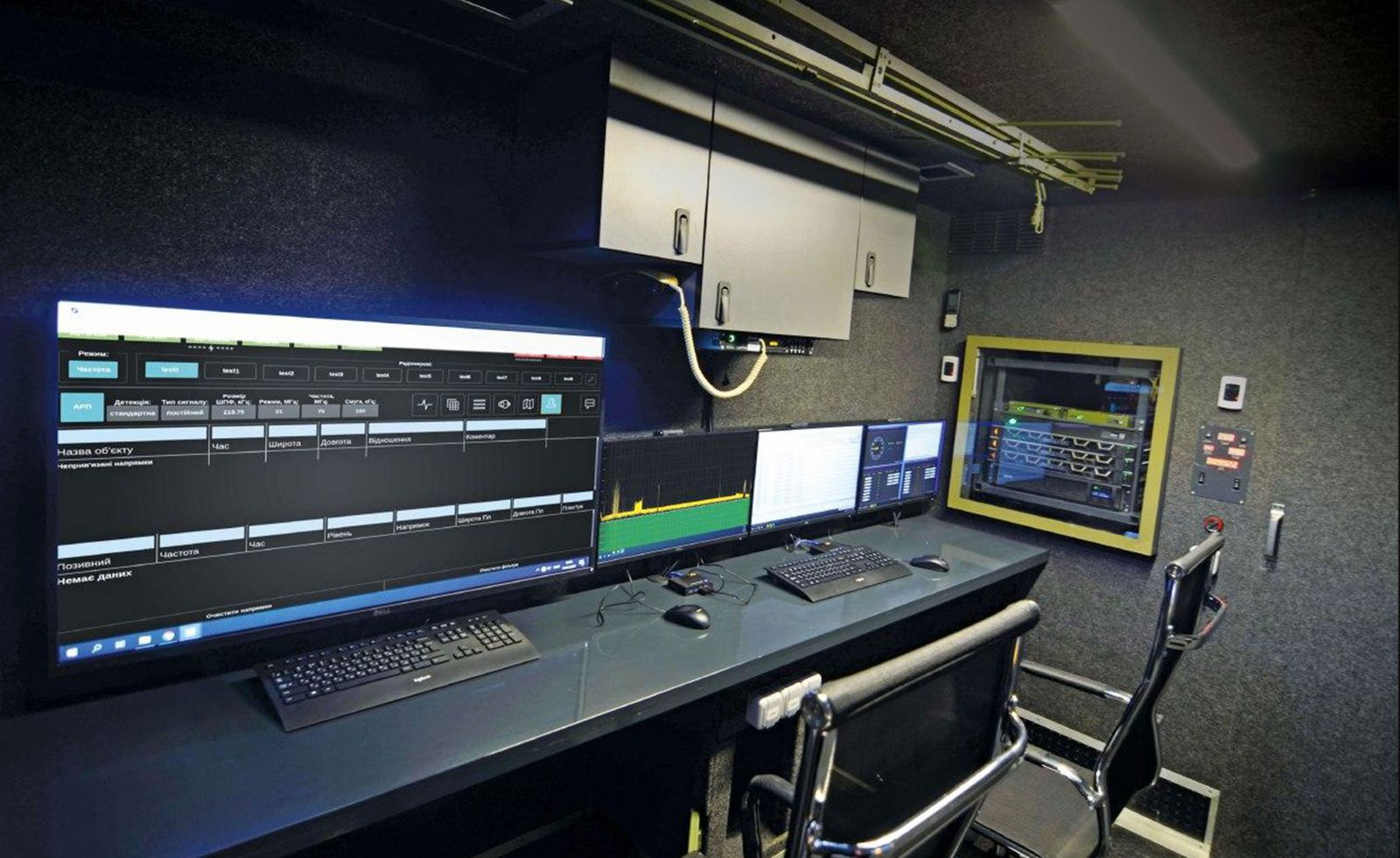

Хортица-М
«Хортица-М» является наиболее современным мобильным средством радио- и радиотехнической разведки на автомобильном шасси с высокой проходимостью и автономностью.
Он способен обеспечить анализ радиосигналов, их демодуляцию и декодирование, а также автоматическое определение координат источников радиоизлучения. Комплекс обеспечивает декодирование сигналов гражданских радиостанций в стандартах DMR, DPMR, NDXN, FLEX, P25, A25 и т.п.; автоматическое определение координат и пространственной ориентации средств комплекса; автоматизированное определение координат источников радиоизлучения; установка защищенного соединения с аналогичными комплексами связи, проводного соединения или с помощью радиорелейной линии собственного производства.
ТТХ:
Диапазон рабочих частот 25-6000 МГц
Максимальная полоса анализа 80 МГц
Мгновенная полоса обзора 20 МГц
Скорость сканирования 60 ГГц/с
Диапазон частот пеленгации 25-3000 МГц
ППРЧ-сигналы поиск, обнаружение, пеленгация, рекомбинация, демодуляция
Количество независимых каналов приема 5
Односигнальный динамический диапазон свыше 80 дБ
Количество радиосетей для обработки в режиме «Сканирование» 4096
Скорость сканирования банка частот в режиме «Сканирование», за исключением сетей из ППРЧ, свыше 1000 частот/с
Ориентировочная дальность работы до 45 км
Станции радиоэлектронной разведки на базе БПЛА
Геката

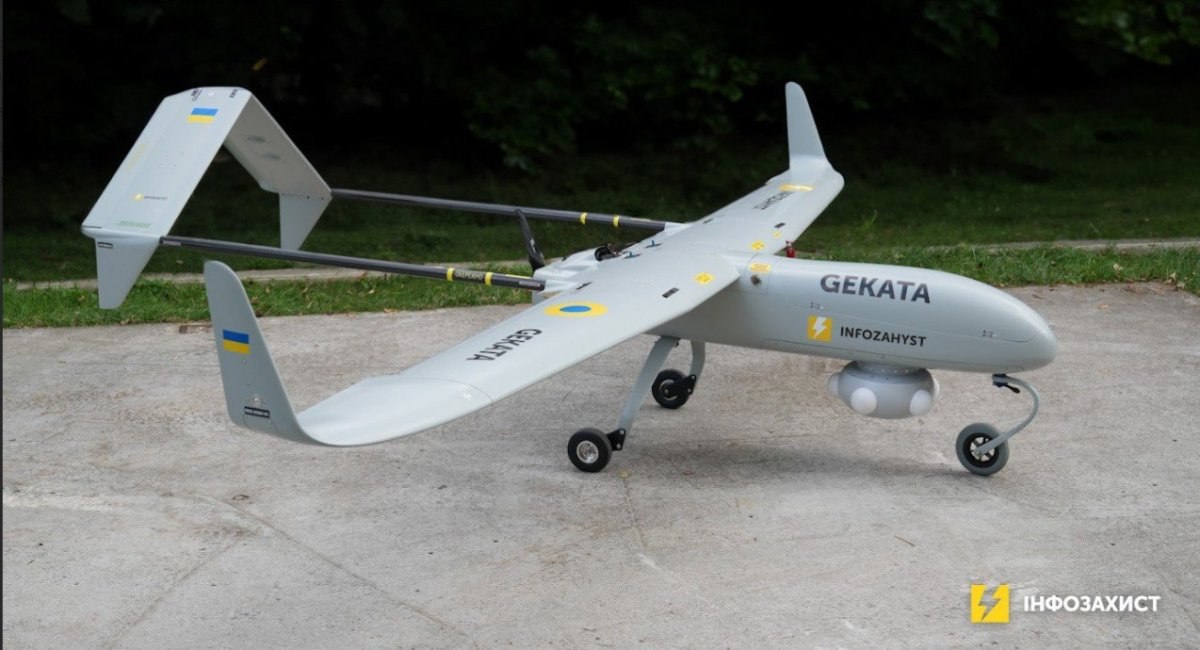

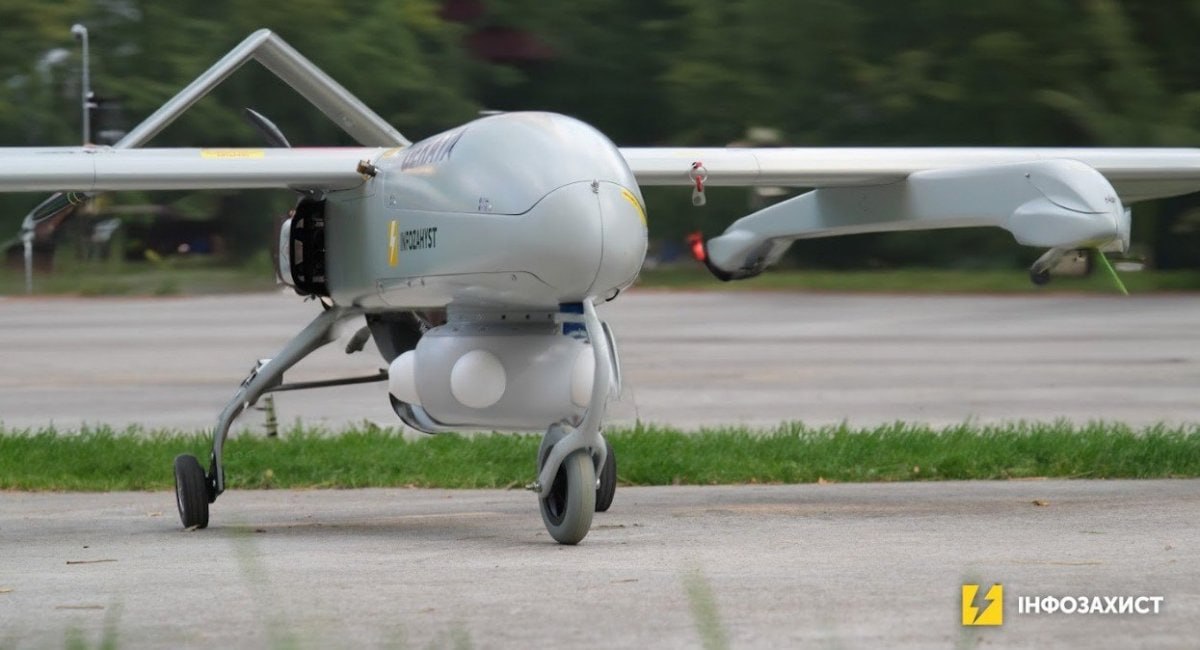

Дрон радиотехнической разведки «Геката» на базе носителя PD-2 UAS, в данном случае без роторов вертикального взлёта. Собственно, «Геката» - это аппарат под носом БПЛА.
Модуль имеет розочку направленных антенн и может определять направления на различные источники сигналов, но наибольшая чувствительность будет на частоты от гигагерца, судя по размерам (официально заявлены 2-18 ГГц для базового исполнения). Нижний порог определения оценивается в 433 МГц. УКВ радиостанции бронетехники вряд ли он сможет обнаружить вообще. Из чего делается вывод, что основными целями будут операторы дронов и сами дроны.
С одной стороны, идея верная и реализация неплоха. PD-2 хороший планер, грамотно продуманный в плане модульности, удобства эксплуатации и сборки. Аэродинамика также хороша. Автономность 8-10 часов, потолок 4 500-5 000 м. Может нести до 19 кг полезной нагрузки.
С другой стороны, 6 приёмных антенн дают сектор чувствительности 60 градусов на антенну или ±30 градусов от фокуса. Зависимость приёмной чувствительности антенны, грубо, косинусоидальная, а значит на границе сектора сигнал уровня 1 будет приниматься уже как 0,86 или на 15% слабее фокуса. Таким образом, уровень сигнала будет заметно гулять в зависимости от направления.
Глубину обнаружения заявляют 450 км. Если ошибка определения пеленга составляет всего 1 градус, на такой глубине мы получим ошибку определения координат источника в ±7,85 км, или квадрат со стороной примерно 15 км, где-то внутри которого находитесь вы.
По этой причине разработчик заявляет о необходимости шести беспилотников в воздухе одновременно на ширине в 100км, чтобы работать на такую глубину. Но им и в таком случае точнее нескольких километров координаты цели не получить.
В ближней зоне, а именно зоне досягаемости корректируемой артиллерии (30-70 км), такая группировка дронов уже способна дать более точное целеуказание. При ошибке в 1 градус на удалении в 30 км мы получим квадрат стороной 1 км. На дистанции 15 км - 500м, на дистанции 5 км - 200м. Нюанс в том, что мобильные пеленгаторы на базе автомашин имеют точность один - полтора градуса. Дрон же габаритно меньше (ниже стереобаза между антеннами), сами антенны хуже, и при этом находится в воздухе и координаты самого дрона определяются с погрешностью (относительно них высчитывается цель). По мнению специалистов ошибку менее 5 градусов с такой антенны не получить. А это квадрат со стороной больше 5 км на удалении в 30 км, 2,6 км на удалении 15 км и 850 м на удалении 5 км.
Таким образом, один дрон практически бесполезен - ошибка слишком велика. Но предупредить о наличии в воздухе тех или иных БПЛА может и один дрон.
Группа дронов может улучшить точность за счёт избыточности, но обеспечить слаженную работу группы на 100 км участке фронта - задача не лёгкая при значительной концентрации средств ПВО.
Статья является компиляцией материалов из открытых источников в сети Интернет, телеграмм-канала “Месть доброй воли” https://t.me/Mestb_Dobroj_Voli и архивов журналов “Зарубежное военное обозрение” и “Арсенал Отечества”.
Статья будет дополняться материалами.
